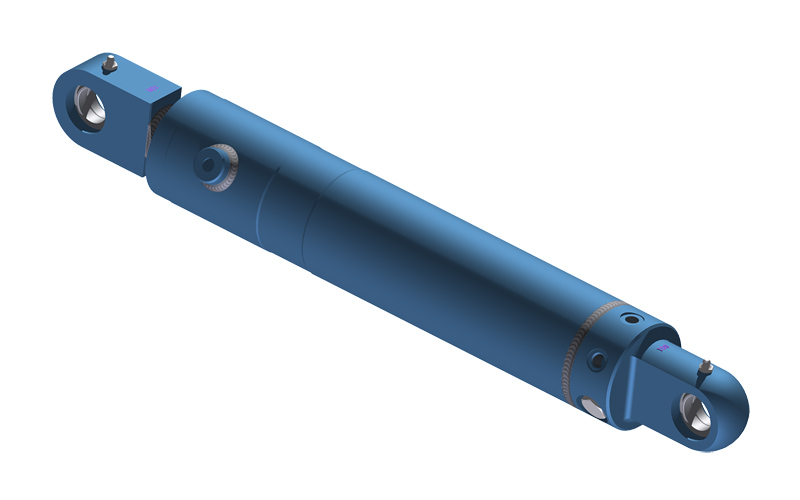

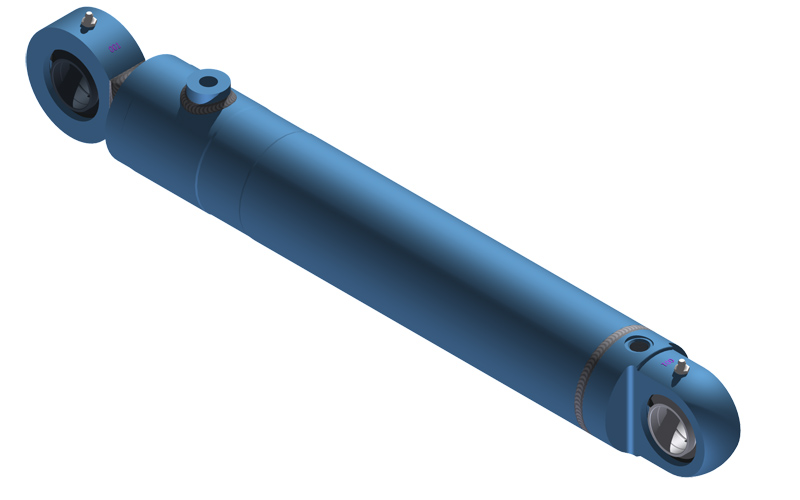

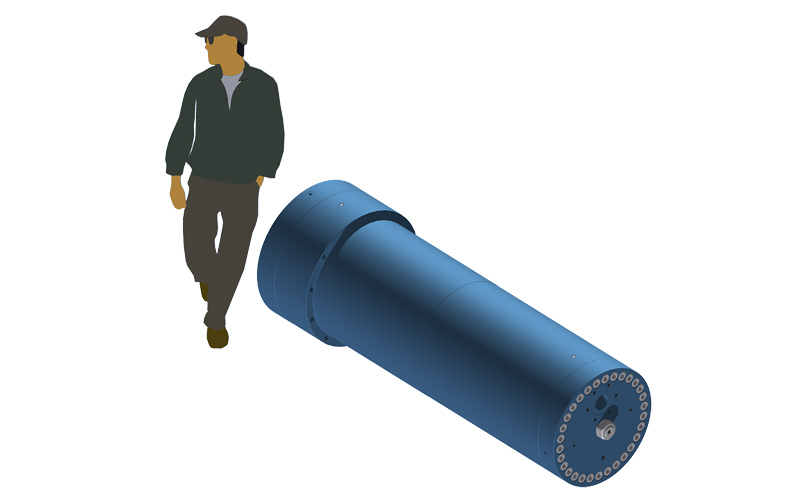

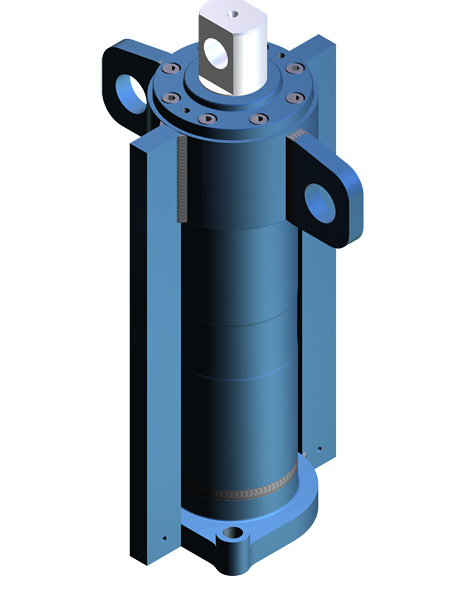

HYDRAULIKZYLINDER
BAUREIHE 207
STETZBERGER Hydraulikzylinder basieren auf einer Schweiß-Schraubkonstruktion. Dabei wird der Zylinderboden auf das Zylinderrohr geschweißt und die Stangen-führung in das Zylinderrohr geschraubt.
Alle Zylinderböden werden aus Stangenmaterial nach DIN 1013 in Werkstoff E355J2 gefertigt. Die Zylinderrohre sind nahtlos gehonte Präzisions Stahlrohre. Diese Materialien in Zusammenhang mit unserem speziellen Schweißverfahren auf unserer automatisierten Rundschweißmaschine gewährleisten absolute Dichtheit der Schweißnaht bis 300 bar. Die Stangenführungen werden aus Qualitätsstahl gedreht und bei Bedarf nitriert. Die Kolbenstange ist aus hochwertigem Qualitätstahl gefertigt und maßhartverchromt mit einer Schichtdicke vom ca. 30 my. Bei Bedarf werden auch gehärtete Kolbenstangen eingesetzt.
Durch eine Baukastenstruktur im Bauteilsortiment kann die Montage und Demontage der Hydraulikzylinder mit handelsüblichen Werkzeugen erfolgen. Jeder Hydraulikzylinder wird nach seiner Montage unter Öl auf Dichtheit und Funktion geprüft. Basis dafür ist ISO 10100. Die Prüfergebnisse werden protokolliert.
Alle hubunabhängigen Bauteile, wie Kolben, Führung und Zylinderboden werden in Kleinserien gefertigt und bevorratet. Im Auftragsfall fertigen wir nur Zylinderrohr und Kolbenstange nach Ihren Hub - Angaben. Von der Bestellung bis zur Lieferung vergehen lediglich 14 Tage. Für alle Hydraulikzylinder der Baureihe 207 werden Dichtpakete mit dem kompletten Dichtungssatz für einen Hydraulikzylinder lagermäßig bevorratet. Bei einer Bestellung bis 12 Uhr kommen die Dichtpakete am selben Tag zum Versand.
| Standardbaureihe 207 | |
|
Bauart | Differenzialzylinder |
|
Wirkungsweise | doppelt wirkend |
|
Betriebsdruck max: | 250 bar (25 MPa) |
|
Betriebsdruck min: | 10 bar (1 MPa) |
|
Betriebstemperatur: | -30°C - +80°C |
|
Betriebsmittel: | Mineralöl HL / HLP nach DIN 51524 |
|
Hubgeschwindigkeit | 0,5m/s |
|
Hublänge | bis 5.000mm |
|
Prüfung | 100% Prüfung nach Stetzberger Vorschrift |
|
Anschluss | Rohrgewinde nach DIN ISO 228 |
|
Endlagendämpfung | ohne |
|
Zylinderrohr | nahtlos gehont - H8 |
|
Kolbenstange | hartverchromt - f7 |
|
Kolbendichtung | Kolbenkompaktdichtung |
|
Stangendichtung | Nutring |
|
Abstreifer | einfachwirkend |
|
Kolbenstangenende | ohne Befestigung
Außengewinde kurz
Außengewinde lang
Innengewinde
Gelenkauge geschweißt / geschraubt |
Mögliche Sonderausführungen:
| Bauart | einfach wirkend
gleichgang |
|
Hubgeschwindigkeit | bis 5m/s |
|
Anschluss | metrisches Gewinde nach ISO
Flanschbefestigung nach ISO |
|
Endlagendämpfung | nicht einstellbar
einstellbar |
|
Kolbenstange | geschwächt (kleinerer ø)
verstärkt (größerer ø)
|
Katalog Hydraulikzylinder als PDF (145 KB)
